Zwischen der Antwort des Betreibers und Ihrer Software liegt Arbeit.
Eine Leitungsauskunft ist selten das, womit gearbeitet wird. Sie ist das, woraus etwas gemacht werden muss.

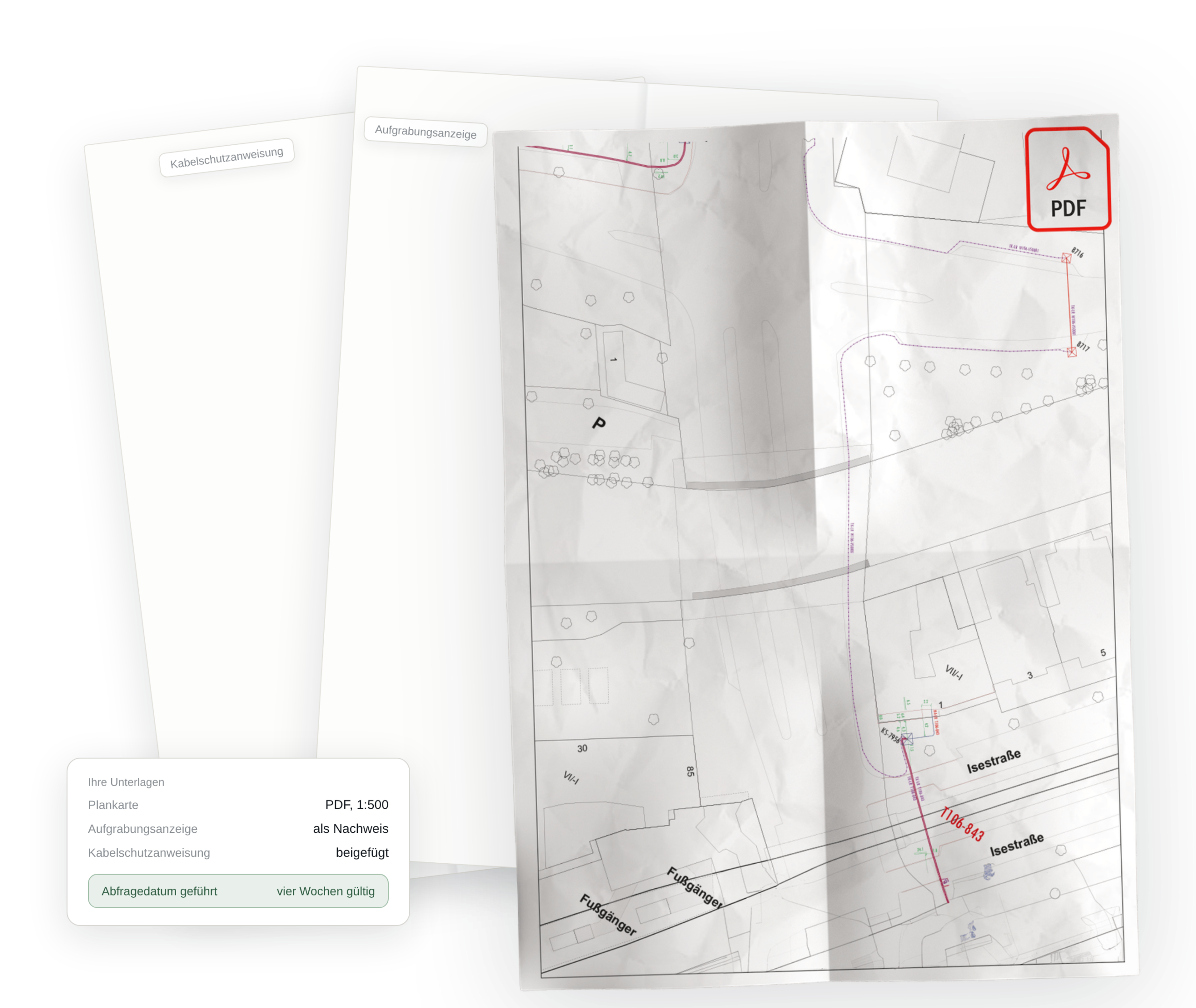

Was zurückkommt, ist Rohmaterial in wechselnden Zuständen: ein Bilddokument ohne Koordinatenbezug, ein Scan mit Verzerrung, gelegentlich saubere Vektordaten mit Attributen. Verschiedene Maßstäbe, verschiedene Zeichenlogiken. Ein Bilddokument kann man unter eine Zeichnung legen. Man kann es nicht durchsuchen, nichts daraus übernehmen und nichts damit verschneiden.
Dazu kommen die Bezugssysteme. Während die amtliche Vermessung längst mit ETRS89 und UTM arbeitet, halten einzelne große Netze bis heute an Gauß-Krüger fest. Legt man beides übereinander, treffen zwei Rahmen aufeinander, die sich nicht verlustfrei ineinander überführen lassen. Und selbst innerhalb eines Systems gilt: Wenn die Ausgangsdaten aus digitalisierten Rasterplänen stammen und nicht aus koordinatengetreuen Grundkarten, entsteht durch eine saubere Transformation keine Genauigkeit, die vorher nicht da war.
Auch die Zielseite ist nicht einheitlich. Für die Zeichnung im CAD gelten andere Formate als für ein GIS, für die Anzeige auf der Karte wieder andere, und die Maschinensteuerung nimmt nur an, was sie kennt. Jedes Format kann etwas, das ein anderes nicht kann, und jedes hat Grenzen, die man kennen sollte, bevor man eine Datei weitergibt.
Diese Rubrik behandelt die Technik in genau diesem Zwischenraum. Die Beiträge erklären, was die einzelnen Formate leisten und wo sie an ihre Grenze kommen, wie Georeferenzierung funktioniert und was sie nicht leisten kann, warum in Leitungsplänen so selten eine Tiefe steht, und warum es für die Farbe einer Gasleitung im Plan keine bundesweit verbindliche Vorgabe gibt.
Der rote Faden ist dabei immer derselbe: Eine Darstellung kann nur so genau sein wie das, woraus sie gemacht wurde. Wo ein Plan mehr Sicherheit suggeriert, als die Ausgangsdaten hergeben, ist das kein technischer Fortschritt, sondern ein Risiko.
Die Formate der Leitungsauskunft entscheiden deshalb darüber, wie viel Arbeit nach der Antwort noch anfällt. Ein Bilddokument verlangt, dass jemand die Linien nachzieht, bevor sich damit rechnen lässt. Vektordaten mit Attributen lassen sich abfragen, verschneiden und in den Bestand übernehmen.
Wo eine Angabe im Original fehlt, benennen die Beiträge das ausdrücklich, statt sie zu ergänzen. Eine Tiefenangabe, die der Betreiber nicht mitgeliefert hat, entsteht nicht dadurch, dass man sie in eine andere Datei schreibt.
Am deutlichsten wird das bei der Tiefe. In den meisten Auskünften steht keine, und wo eine steht, bezieht sie sich auf den Zustand bei der Verlegung. Aufgrabungen, neue Deckschichten und Bodenbewegungen verändern den Abstand zur Oberfläche, ohne dass das irgendwo nachgetragen wird. Eine Tiefenangabe aus einem Bestandsplan ersetzt deshalb keine Ortung, und ein Plan, der sie ungeprüft übernimmt, sieht genauer aus, als er ist.
Ähnlich verhält es sich mit dem Maßstab. Ein eingescannter Plan lässt sich beliebig vergrößern, die Linienstärke wächst mit, und was im Original ein Strich von einem halben Millimeter war, deckt im Ausdruck einen ganzen Meter ab. Die Darstellung wird größer, die Aussage bleibt dieselbe.
